德版颚式破碎机

德版颚式破碎机简介

在矿山和建筑破碎行业，处于生产线前端的颚式破碎机，其性能直接影响全套生产线的质量与运行情况，这使人们碎颚破的产能和稳定性要求越来越高。根据市场需求，红星机器以自身20多年的破碎行业工程案例经验，与德国破碎机专家联合开发的HD系列高性能颚式破碎机，为矿山和碎石生产线提产提质带来新的突破。

HD德版颚式破碎机的特点在于将破碎腔型、运动参数的优化设计较好配合，不仅使机器产能和产品质量大大提升，而且扩大了产品应用范围 。HD德版颚式破碎机可广泛应用于金属和非金属矿、建筑、砂石、水泥、冶金等各个行业，在处理坚硬物料方面，有着出色表现。

性能特点

生产效率更高，机器产能更大

合理的破碎腔型设计，良好的运动参数，确定了理想的啮合角和行程特性值，提供了更大的破碎冲程、更高的生产率和更大的承载能力，使HD德版鄂破与同规格的其他产品相比产量可提高30%-50%。对颚板齿形进行了力学结构优化，采用分段曲线形颚板和锰钢合金材质，增加了颚板厚度，大大提高了破碎力，有效提高了破碎效率。

机器振动更低，运行更加平稳

通过对整体结构及配重部分的优化，精确计算分析确定飞轮、槽轮的结构和配重块的重量，有效的降低了设备的振动等级，使设备运转更加平稳可靠。飞轮采用合理的结构布局，更好地平衡了偏心运转产生的不平衡力，避免因不平衡振动带来的机器损伤，同时节省了安装空间。两个超大轴承支撑整个动颚部进行运转，设备承载能力更大，运行更加平稳。

精良设计，创造优良品质

全新的机架设计理念，保证机架刚度的同时，减小了整机安装空间。由高品质铸钢动颚、锻造偏心轴和大型辊子轴承构成的动颚总成，使得HD系列颚式破碎机具有超凡的可靠性。低悬挂点设计，改善了轴承座的受力状况，提高了轴承的使用寿命。优化的运动参数结合两个大型飞轮和合适转速，为HD系列颚式破碎机提供了强劲动力和更好的破碎性能，可以产出更细的破碎产品。上下对称曲线齿板设计，优化的齿板牙形和厚度，有效的延长了齿板的使用寿命。

人性化设计，便于操作维护

先进的边护板螺栓固定系统及人性化的吊装孔设计使HD德版鄂破在更换边护板和肘板时更加方便快捷。在润滑过程中迷宫密封结构的交叉间隙由内向外自动填充润滑脂，能有效地防止灰尘或其它细小颗粒进入轴承室污染润滑脂，从而延长润滑脂和设备的使用寿命。通过螺杆或液压缸控制调整座前后移动，能够方便、快捷地实现对排矿口的调节，及大地方便了现场的操作管理。集中润滑系统无需停机即可对设备进行润滑，降低了工人劳动量，缩短了维护时间。

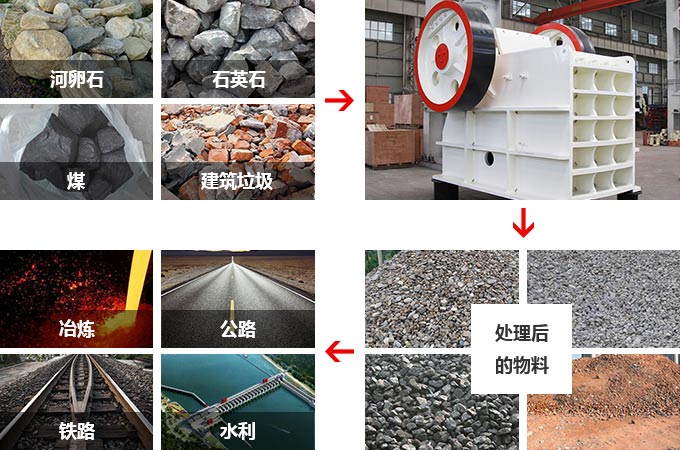

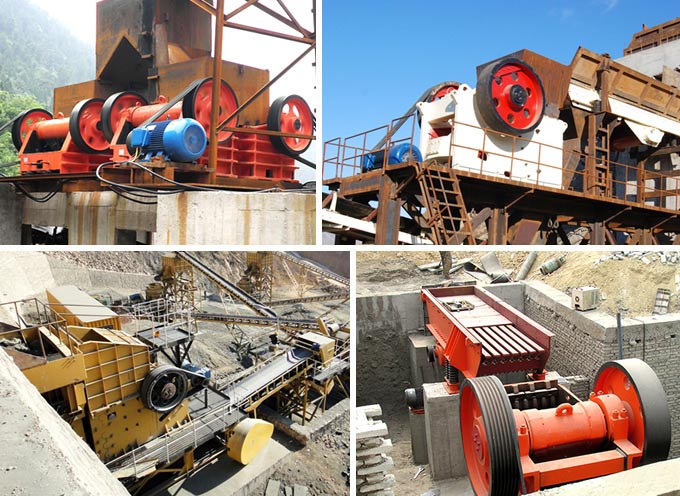

应用广泛，适用性强

与同等规格的颚式破碎机相比，HD德版鄂破结构简单合理，占用空间小，适应性更强，可广泛应用于金属与非金属、水泥、建筑、砂石、冶金等行业。应用于建筑碎石、机制砂生产流程，特别是破碎玄武岩等坚硬物料时，相比传统颚式破碎机，HD德版鄂破因其一流材质和制作工艺，生产效率更高，运营成本更低。

应用于黑色、有色金属选矿流程中时，HD德版鄂破能有效降低矿石的粒度，实现多碎少磨，提高生产线的生产能力，降低能耗，大幅度提高选矿厂的经济效益。

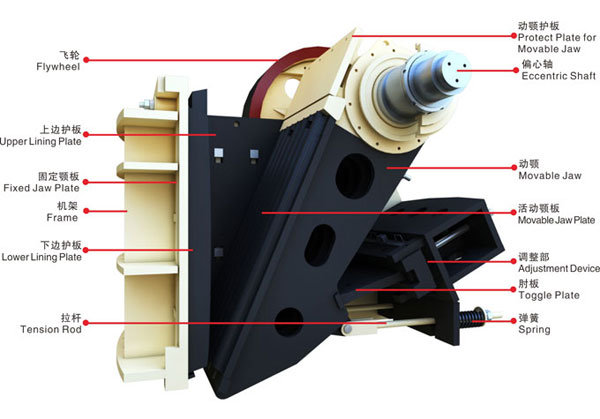

产品结构

偏心轴：偏心轴经锻打热处理，强度更高，通过能力更大；两端配备超大轴承，承载能力强，坚固耐用。

飞轮：经过多次计算设计，有效平衡偏心运转产生的不平衡力；与配重较好配合，降低振动等级，运转更加平稳可靠。

机架：E型机架，合理分配加强筋，加强机器强度和稳定性，运转振动小、噪音低；边护板螺栓固定系统，方便快捷。

颚板：曲线形优化，提高产能，降低磨损；锰钢合金，增加厚度，坚固耐用，上下对称，可对调二次使用。

轴承座：优化结构，运转更稳定，减少因变形对轴承的伤害；特殊放置方式，有效消除破碎分力。

调整装置：调整装置配备了液压缸或螺杆，排料口调节方便快捷。

润滑系统：集中润滑系统，采用通用润滑连接头，高产快捷；迷宫密封，能有效阻止灰尘。

破碎腔型：优化设计，精确偏心距计算，合理动颚运动轨迹设计，产量提高30%-50%。

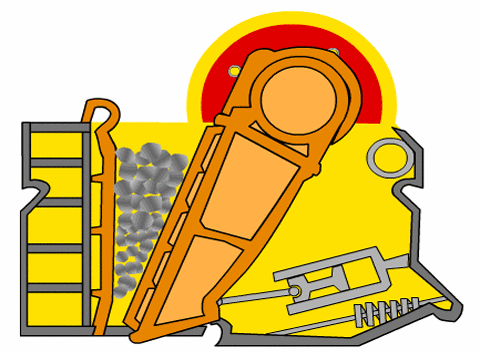

工作原理

HD德版颚式破碎机的工作方式为曲动挤压型：电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板与动颚间夹角变大，从而推动动颚板向固定颚板接近，与其同时物料被压碎或劈碎，达到破碎的目的；当动颚下行时，肘板与动颚夹角变小，动颚板在拉杆、弹簧的作用下，离开固定颚板，此时已破碎物料从破碎腔下口排出。
