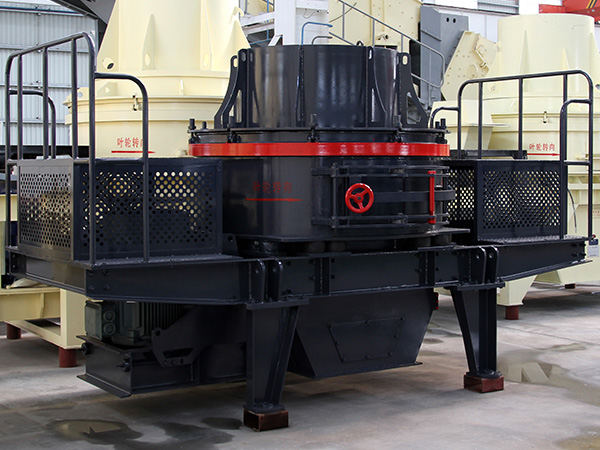

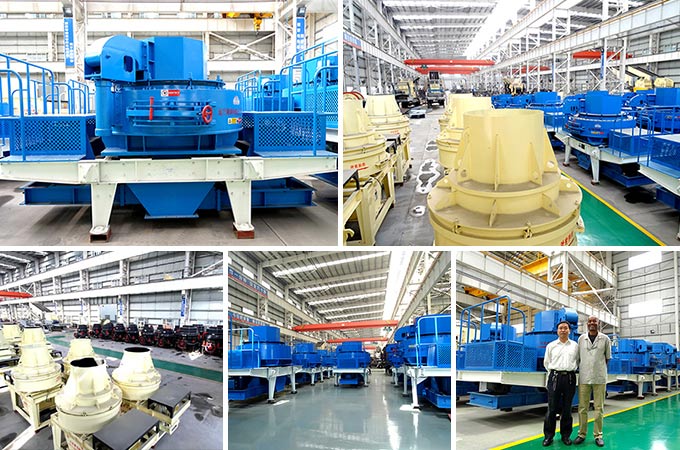

TK冲击破碎机

TK冲击破碎机简介

TK系列冲击破碎机是我公司高级工程师与德国专家共同研制并吸取国内外同类产品的先进技术开发的具有 先进水平的新一代节能、高产破碎机，其性能在各种矿石细碎设备中起着不可替代的作用。

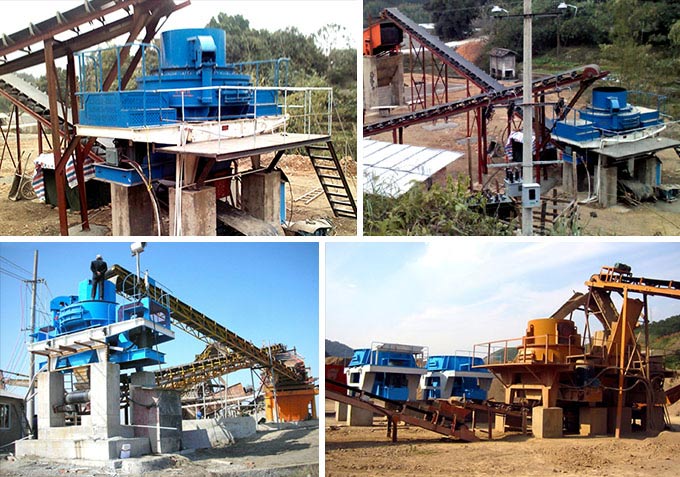

该设备广泛应用于金属和非金属矿石、建筑材料、人工制砂以及各种冶金矿渣的破碎和整形。本机适用于莫氏硬度小于9级的脆性物料，不适用与粘性物料以及含泥土较多的石料。

性能特点

1、维修和维护保养要求低，运行和磨耗成本 低。

2、石打石破碎技术将磨耗两件的需求降至 低。

3、安装简单快捷。

4、油脂润滑，简单可靠。

5、能够控制产品粒级，使细料产量尽可能大或尽可能小。

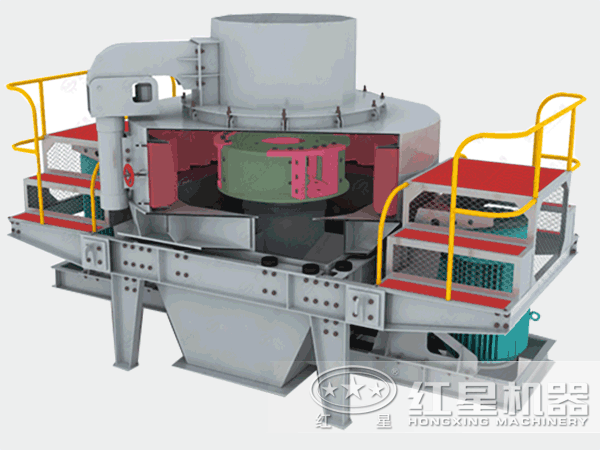

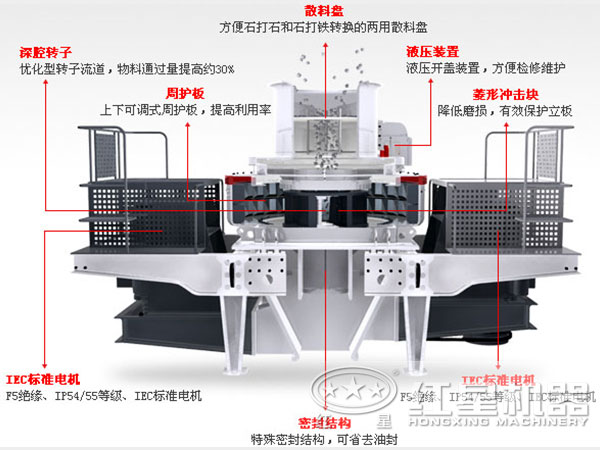

产品结构

制砂机由进料斗、分料器、涡动破碎腔、叶轮体、主轴总成、底座、传动装置及电机等七部分组成。

1、进料斗：进料斗的结构为一倒立的棱台体，进料口设置耐磨环，从给料设备的来料经给料斗进入破碎机。

2、分料器：分料器安装在涡动破碎腔的上部,分料器的作用就是将从给料斗来料进行分流,使一部分物料经由中心入料管直接进入叶轮被逐渐加速到较高速度抛射出去，使另一部分物料从中心入料管的外侧，旁路进入涡动破碎腔内叶轮的外侧，被从叶轮抛射出来的高速度物料冲击破碎，不增加功率消耗，增大生产能力，提高破碎效率。

3、涡动破碎腔：涡动破碎腔的结构形状为上、下两段圆柱体组成的环形空间，叶轮在涡动破碎腔内高速旋转，涡动破碎腔内也能驻留物料，形成物料衬层，物料的破碎过程发生在涡动破碎腔内，由物料衬层将破碎作用涡动破碎腔壁隔开，使破碎作用仅限于物料之间，起到耐磨自衬的作用。

4、叶轮：叶轮结构由特殊材料制作的一空心圆柱体，安装在主轴总成上端轴头上，用圆锥套和键联接传递钮距，高速旋转，叶轮是hx立式冲击破碎机的关键元件。

5、底座：涡动破碎腔、主轴总成、电动机、传动装置均安装在底坐上，底座结构形状，中部为四棱柱空间，四棱柱空间的中心，用于安装主轴总成，两侧形成排料通道。双电动机安装在底座纵向两端，底座可安装在支架上，也可直接安装在基础上。

6、传动装置：采用单电机或双电机驱动的皮带传动机构(75kw以上,为双电机传动),双电机驱动两台电动机分别安装在主轴总成两侧,两电机皮带轮用皮带与主轴皮带轮相连,使主轴两侧受力平衡,不产生附加力矩。

7、支架：根据破碎机工作场所不同--露天作业或室内作业，可以考虑配置支架或不配置支架。

8、润滑系统：采用车用润滑脂特级集中润滑，润滑部位为主轴总成上部轴承和下部轴承两处，为使注油方便，用油管引到机器外侧。

工作原理

冲击破碎机是利用高速运转的物料相互自行破碎以及物料之间摩擦而粉碎。高产冲击破不仅能够碎石，而且可以对石子进行整形。根据物料的进料方式，高产冲击破的进料形式可以分为完全中心进料和中心进料伴随瀑落进料；根据物料的抗压强度、磨蚀性，高产冲击破的工作形式可分为“石打石”和“石打铁”两种破碎形式。所以冲击破碎机的工作形式分为四种：中心进料伴随瀑落的“石打石”和“石打铁”，完全中心进料“石打石”和“石打铁”。

技术参数
