齿辊式破碎机

齿辊式破碎机简介

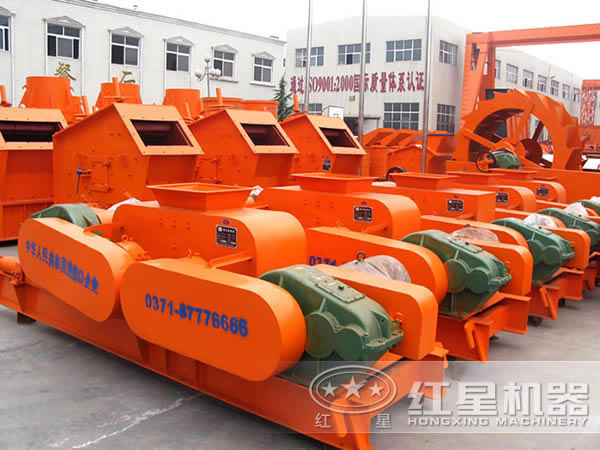

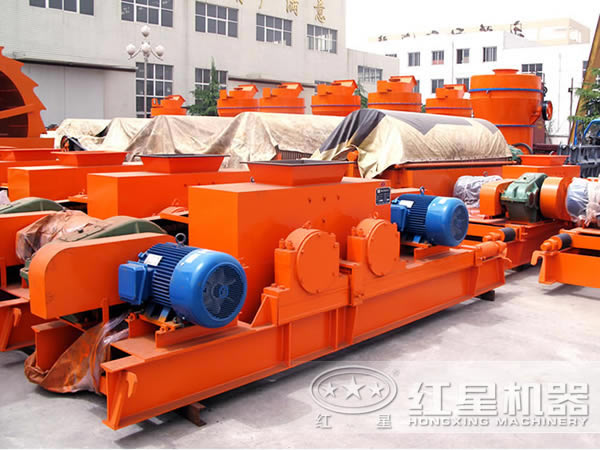

齿辊式破碎机（齿辊破碎机、齿辊破）是一种圆辊上带齿的对辊式破碎机,齿辊式破碎机具有体积小，破碎比大（5-8），噪声低，结构简单，生产率高,维修方便的优点，被广泛用于煤炭、冶金、矿山、化工、建材等行业更适用于大型煤矿或选煤厂原煤（含矸石）的破碎。红星齿辊式破碎机分为双齿辊式破碎机和四齿辊式破碎机二大系列可供客户自由选择。

性能特点

1.该系列齿辊破碎机同其他类型破碎机相比，具有破碎比大、对破碎物料水分无任何要求，且不粘不堵、过粉碎量少、噪音小、振动小、粉尘少、能耗低、占地面积小、维修简单方便等优点。

2.配有液压自动退让装置，能有效的防止铁块对齿辊的破坏和木块及柔性物体对齿辊正常工作的危害。

3.配有智能清除装置，可利用工况间隔自动清除破碎机腔壁上的粘附物料。

4.采用机械、电器、液压等多重保护装置及连锁装置，有效地保护了电机，破碎机和整个系统。

5.该产品以高产、节能、环保等优点成为火电厂取代进口破碎设备的 理想设备。适用物料适用于破碎中低硬度以下的脆性物料，如烟煤、无烟煤、褐煤及煤矸石，也可用于烧结矿、焦炭、炉渣、页岩及石灰石等。

产品结构

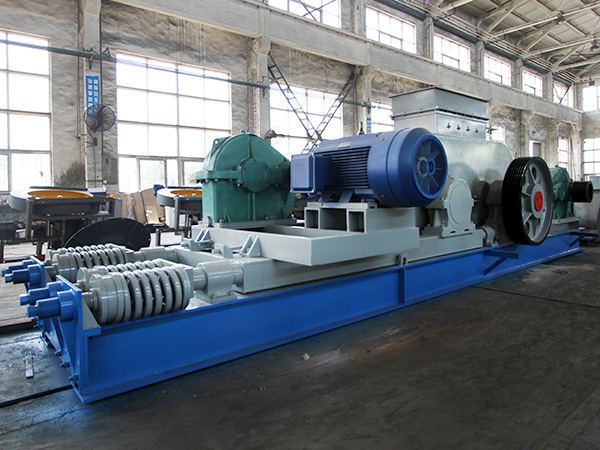

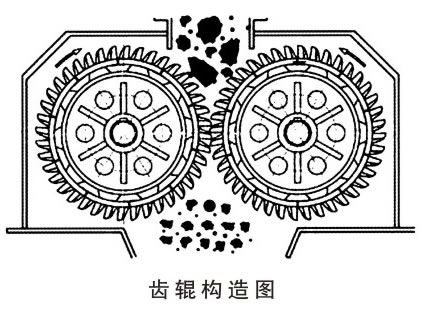

本齿辊破碎机由传动装置，机架部分，破碎辊，机械弹簧装置，联动机构等组成。1.从动齿辊 2.减速机 3.液力偶合器 4.电动马达 5.全自动润滑系统 6.被动齿辊 7.耐磨齿套 8.侧边齿板 9.粉碎棒 10.机器底座 11.测速传感器。

工作原理

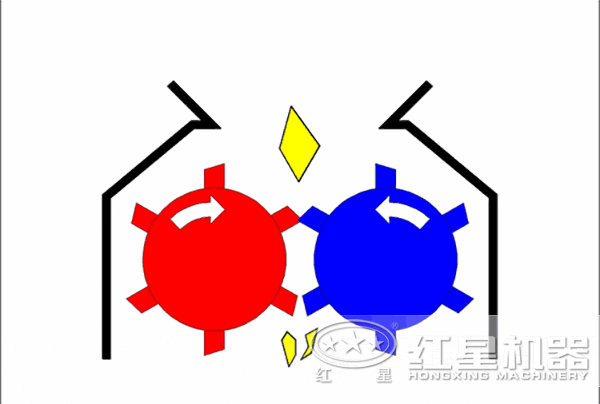

电动机将动力通过液力偶合器传入减速器，经减速后分别驱动两齿辊向内侧旋转。当物料从入料口落入机体破碎腔时，先将物料筛分，符合要求的物料进入排溜槽；大块物料在齿辊齿牙的剪切力和拉伸力作用下被破碎，从排料口排出。

技术参数
